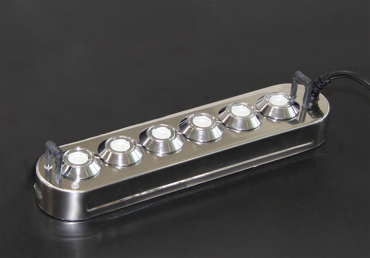

6連スリムタイプの超音波霧化ユニット。

6連スリムタイプの超音波霧化ユニット。

超音波振動子を1列に並べた省スペース設計の霧化ユニットです。

熱くない霧の超音波方式を採用

本製品は超音波方式ですので電源オンですぐ霧が発生し、効率よく液体を霧化する事ができます。また、発生する霧は熱くないのでヤケドの心配がありません。
(安全のため動作中の振動子及び超音波振動子から出る水柱には触らないでください)

水位センサー搭載(空焚き防止機能)

本体部分に水位センサーを搭載していますので、水中から取り出されたり水がなくなった場合、空焚き防止機能が働き振動子破損を防ぎます。(空焚き防止機能がないと2~3秒で振動子が壊れてしまいます)

水位センサー搭載(空焚き防止機能)

霧化量2400cc/h

【水温】25~28℃

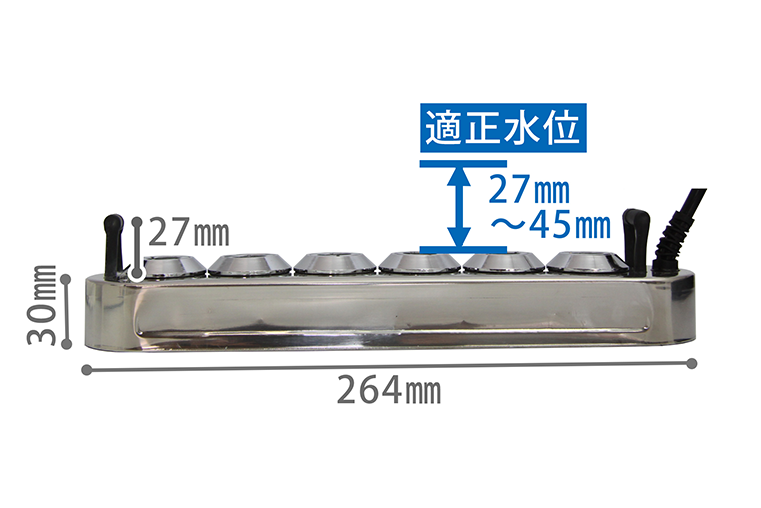

【水位】振動子面より27~45㎜
 上記の条件で1時間あたり2400ccの液体を霧化することができます。

霧化量2400cc/h

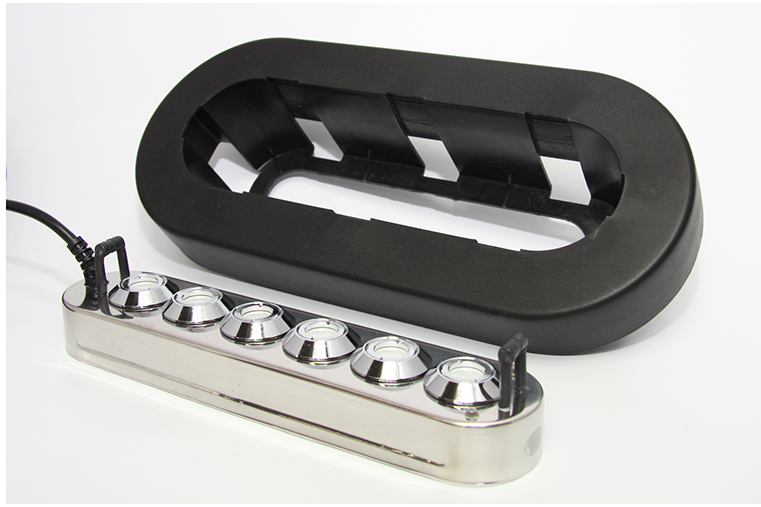

別売りのフロートもございます

フロートをお使いいただくと、常に適正水位を保つことが可能。 水位にかかわらずお使いいただけます。

別売りのフロートもございます

使い方はいろいろ!工夫次第で用途が広がります。

  • 空間の加湿
  • 霧による演出効果
  • アロマオイル添加での癒しの効果
  • 気化熱による冷却効果
  • 液体の霧化(噴霧)

【重要】水道水以外の液体の霧化は人体や動植物、物体などに影響を及ぼす恐れがありますので、購入前にご相談いただきお客様の責任においてご使用願います。吸い込むと有害な液体は健康を害します。揮発性の液体は爆発の恐れがあるので絶対に使用しないでください。また、水槽内などで魚類や動物、植物等との同居は何らかの影響がでる恐れがあるので使用しないでください。液体の霧化によって損害が発生した場合、弊社は責任を負いかねますのでご了承願います。また、水道水以外の霧化は保証期間内であっても無償修理は致しかねますので十分にご注意ください。

お客様にて1個あたり約30秒〜60秒で交換が可能です。

本機の能力を最高に保つためにも約3,000時間ごとに超音波振動子の交換をおすすめします。

【振動子の交換方法】
1.交換用振動子に同梱のキーツールを使用し、振動子固定リングを取り外します。
2.振動子が外れる状態になりましたら、新しい振動子と交換してください。
3.交換後、固定リングを装着します。
※固定リングの締め方がゆるいと本体内部に水が浸入して故障の原因となります。ご注意ください。

お客様にて1個あたり約30秒〜60秒で交換が可能です。

【投込型】超音波霧化ユニット

製品品番 IM6-24
霧化ユニット数 6個
振動子仕様 φ20 駆動周波数1.7MHz
振動子表面処理 Glass Glaze(ガラス素材上塗り)
霧化量 2400cc/h以上(水、水温25-28℃時)
中心粒子径 ※1 約4~5μm(マイクロメートル)
※1: 霧粒の大きさにはバラつきがあり、最多の割合で発生している粒子径
適正水位 振動子面から約27~45mm(アーチ上部から約10mm)
振動子寿命 約3,000時間(水の場合)
※振動子交換の目安です。3,000時間使えるという保証ではありません。
動作表示LED
使用液体 水 ※他液体はお客様の責任にてご使用ください
給水水温 5 ~ 30 ℃
許容周囲温度 5 ~ 40 ℃
許容周囲湿度(ACアダプタ) 80%RH以下(ただし結露なきこと)
駆動電圧 AC24V
ACアダプタ 定格電圧 AC24 200W
定格電流 7.5A±0.2A
重量 約1.0 ㎏
外形寸法 L264 × W60 × H60mm
接続コード 本体からACアダプタ接続ジャックまで10000mm
その他機能 水位センサー(空焚き防止機能)

※電源ユニットは付属しておりません。お客様にて【AC24V 7.5A】の電源をご用意ください。

本機種をご使用の際は、総務省指定「高周波利用設備許可申請書」の届出が必要です。

高周波利用設備について

本部品は1.7MHzの高周波を使用しており、動作時の高周波エネルギー(消費電力)が50Wを超えます。そのため電波法により本部品を内蔵した設備を稼働する際、設備の設置者は設置場所を管轄する総務省の通信局に「高周波利用設備申請書」の提出が必要となります。なお本部品動作時には電波が電線や本体から外部に漏れますので、本部品を内蔵した設備は電波法の規制を満たす対策が必要になります。主な対策内容はEMI除去フィルター、フェライトコアの挿入、電波シールド等がありますが、設備の構造や使用する電源等により対策内容が変わるため、弊社では具体的な対策方法は回答できかねます。予めご了承ください。

使用周波数 1.7MHz
発振方式 自励発振
占有周波数帯幅
又は
周波数変動幅
±0.05MHz
高周波エネルギー
(消費電力)
180W



投込型超音波霧化ユニット全般のよくあるご質問

QメールやFAX、電話で注文できますか?

可能です。以下のリンクをご参照ください。

FAX注文用紙はこちら

お問い合わせはこちら

Q製品を購入したいのですが...

本サイト内の各製品案内ページにFAX注文用紙がございます。

また、各製品案内ページから購入画面に進んでいただくことで、ご購入も可能となっております。

大量のご注文やお見積もりなどについて弊社までお気軽にお問い合わせください。

お問い合わせはこちら

Q霧が発生しません。

下記の三点につきまして、今一度ご確認をお願い致します。

  • 電源が入っているか
  • 水位が適正か
  • 液体が綺麗か(※油分やとろみがあると霧になりません)
