ミストスクリーン DMS-800
- 特徴
- 使い方
- 仕様
- 導入事例
- よくある質問

今までできなかった演出を可能にする吹き下ろし型のミストスクリーン
頭上から吹き下ろす霧のスクリーンに映像を投影することで、触れることも通り抜けることもできる、新しい演出を可能にします。

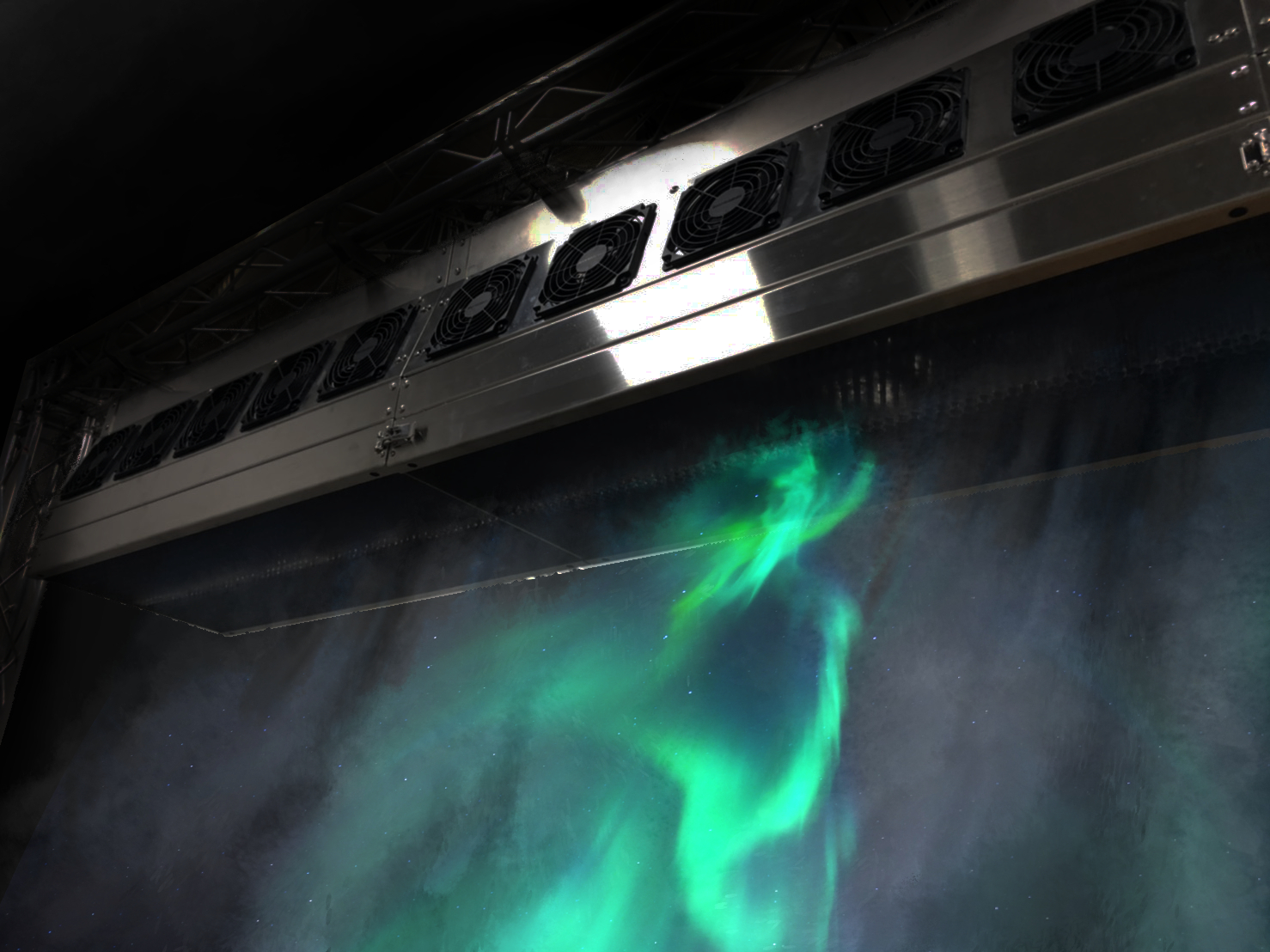

連結可能でより大きなスクリーンを!
展示スペースに合わせて設置台数を変更出来ます。
専用の連結パーツを使用することで、簡単に接続が可能です。

スクリーンは触っても安全
スクリーンは超音波で発生させたミストでできているので、万が一触っても、ぶつかっても安全です。公共の場所でのディスプレイなど、人通りの多い場所でも、安心してお使いいただけます。
また、触っても濡れた感じがしない不思議なミストです。熱による蒸気とは違い、触っても熱くなく、やけどの心配もありません。
必要なタイミングでスクリーンを作り出せる
通常の透過スクリーンは、映像を映していないときもその場に物理的に存在しています。ミストスクリーンは映像を投影したいときだけミストを発生させて、スクリーンを出現させることができます。店舗ディスプレイでは時間設定をして映像を投影させたり、舞台やライブでは透過スクリーンの物理的な制約を受けない演出が可能になります。
通りぬけ
炎や滝、壁など本来通り抜けられないものの映像を投影し、その中をくぐり抜けるといった演出が可能です。イベント会場の入場ゲートやテーマパークのアトラクション、ライブ会場の演出など、多方面に活躍します。

ミストスクリーン DMS-800 PV

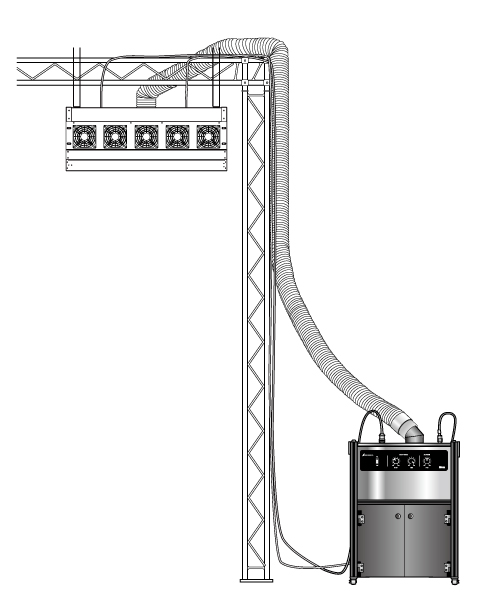

ミストスクリーンへの投影に必要なもの
・MistBOX/送霧ダクト(製品に付属)
・プロジェクター(必要に応じて三脚、置台をご用意ください)
〔必要な機能〕
背面投影機能
明るさ 3000lm以上
台形補正機能
※通常のプロジェクター以外にも短焦点、超短焦点プロジェクターでもお使いいただけます。
・動画再生用パソコン
・交流電源(1台あたり) 100V 550W 最大
※設置立会い及び調整も承ります。お気軽にご相談ください。

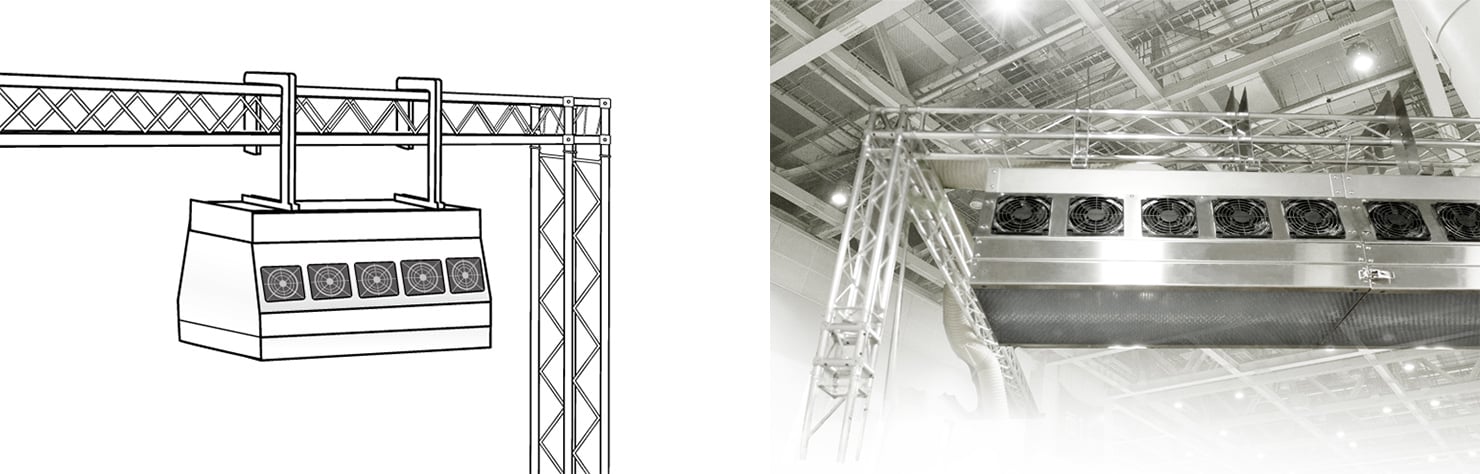

設置例
ミストスクリーン(超音波式霧状スクリーン装置)
DMS-800
製品型番 | DMS-800(ブローダウン型) |
---|---|
スクリーン表示範囲 | W800×H1500mm |
本体寸法 | W800×H613×D340mm(フック込み) |
重量(乾燥時) | 27㎏ |
給水水温 | 15℃~30℃ |
許容周囲温度 | 15℃~30℃ |
許容周囲湿度 | 80%RH以下(ただし結露なきこと) |
設置方式 | 吊下型 |
MistBOX
製品型番 | MistBOX |
---|---|
本体寸法 | W544×H881.9×D360.6mm |
重量(乾燥時) | 22㎏(給水時 約44kg) |
霧化量 | 約1,000~3,600ml/h |
給水水温 | 15℃~30℃ |
許容周囲温度 | 15℃~30℃ |
許容周囲湿度 | 80%RH以下(ただし結露なきこと) |
消費電力(最大) | 550W |
電源電圧 | AC100V(50/60Hz) |
設置方式 | 据置型 |
給水方式 | 外部タンクからの自動給水(給水ポンプ内蔵モデル) |
霧化量・送霧量・送風速度 調整 | 可変 |
高周波利用設備 申請について
本製品をご使用の際は、総務省指定「高周波利用設備許可申請書」の届出が必要です。
製品のご購入時、高周波利用設備の許可申請が必要な以下の必要書類が添付されております。
- 高周波利用設備の申請手続きについて…………1部
- 高周波利用設備許可申請書………………………1部
- 高周波利用設備許可申請書の添付書類…………1部
- 外観写真……………………………………………2部
※申請の際、上記に加え「設置場所付近の図面(2部)」 が必要です。
申請用紙に所定の事項を記入し、お客様にて管轄の総務省地方総合通信局に届出を行ってください。
もし申請していない機器をお持ちの場合は、速やかに申請を行ってください。
詳しくは総務省のサイトをご参照ください。
導入事例
詳細はこちらをご覧ください。
MIST SCREEN|事例・実績
製品について
Q用途をおしえてください。
イベント、展示会での集客に。
店舗、ウェディング会場等での空間演出に。
インタラクティブな演出も可能です。
Q屋外での使用はできますか?
風でミストスクリーンが揺らいでしまうので基本的には屋外での使用はできません。
屋内であっても空調等、空気の流れに影響を受けます。
Qミストスクリーンに映像を投影するために必要なものは何ですか?
下記を用意して頂く必要がございます。
- プロジェクター
- プロジェクターの置台、あるいは三脚
- 給水用のタンク
- ミストスクリーンの置台(必要な場合のみ)
Qどんなプロジェクターを使えばいいですか?
通常の生活環境で使用する場合は、照度3000lm以上のものをおすすめします。(背面投影対応の機種をお選びください)
プロジェクターの種類(通常タイプ、短焦点、超短焦点など)によって焦点距離が変わってきます。設置スペースによりご検討ください。
【ご注意下さい】投影中にプロジェクターのレンズをのぞくと、光が目に入り悪影響を与えることがあります。プロジェクター設置位置にはご配慮ください。
Qどのくらいの水を消費しますか?給水タンクを準備する場合はどのくらいの容量があればいいですか?
水の消費量は1,000~3,600mL/時間です。給水用タンク容量は特に制約はありません。タンクの設置スペースやタンク補給の手間を考慮してタンクの大きさを決めてください。
Q霧は何cmぐらいまで出ますか?
吹き出し口からおおよそ150cmぐらいです。
Qどのくらいの範囲に映像が投影されますか?
DMS-800の画像表示範囲はW800×H1500㎜です。
Q湿度は上がったり、結露することはないですか?
密閉された室内で使用した場合は、湿度が上がり過ぎて床や天井が結露します。空調、換気、除湿器等を併せてご使用ください。
Q本体の消費電力は?
DMS-800は最大550Wです。
Q本体の重さは1台あたりどのくらいですか?
DMS-800は、水を入れていない状態で1台27kgです。
Q香料を入れても大丈夫ですか?
可能です。ただ成分によっては製品に影響する場合がありますので、当社までお問い合わせください。
Qミストスクリーンから出る霧は、人体に影響はありませんか?
ミストスクリーンの水槽に水を入れたまま、長時間放置後に使用すると腐った水が噴霧されますので人体に影響する場合があります。毎日使用しない場合は本体内の水を排水してください。
Q室内の精密機器に影響はありませんか?
結露により機器にサビが発生する可能性があります。
Q火災報知器(煙感知器)に反応することはありますか?
光の乱反射または遮光を検出する光電式の煙感知器では、反応し作動する場合があるのでカバーが必要です。
Qミストスクリーンをレンタルできますか?
レンタルを行っております。映像の投影に必要なプロジェクターや置台、給水タンク、映像を再生するためのパソコン等もオプションとしてご用意しております。
詳細は当社までお問い合わせください。
Qレンタル中に故障した場合は?
まず当社にご連絡ください。修理または代替機手配などの対応をさせて頂きます。
Q映像コンテンツは提供いただけますか?
ご相談ください。当社では製作しておりませんが、協力会社にて対応いたします。
ご要望に応じて別途お見積りをご提示いたします。
Q霧を下から上ではなく横方向に噴霧することは可能ですか?
可能です。あらたな製品実現に向けて準備をすすめております。
Qミストスクリーンの設置は簡単にできますか?
ミストスクリーンの設置は簡単です。但し、プロジェクターの位置合せが、通常のスクリーンや壁に投影する場合と比べ少し手間がかかるかもしれません。
Q設置、撤収、イベント期間中の立ち合い(何かあった時のため)は可能ですか?またその費用は?
設置、撤収、イベント期間中の立会いも対応いたしますのでご相談ください。
費用(往復の交通費を含む)については、あらためてお見積りを提示させて頂きます。
Qハニカムを踏んでも大丈夫ですか?
ハニカムは踏まないでください。ハニカムが変形してしまうと、ミストスクリーンの性能が低下してしまいます。
Q保証期間は?
ご購入日より1年間です。
Q高周波の届を出す必要はありますか?
総務省指定「高周波利用設備許可申請書」の届出が必要です。製品に同梱しております。
Qミストスクリーン本体を造作物で隠したいのですが、何か制限はありますか?
下記2つの制限があります。
- ミストスクリーンのハニカムは一部でも隠さないでください
送霧・送風が防げられ、ミストスクリーンの性能が低下してしまいます。 - ミストスクリーンの全面/背面より20cm以上スペースを確保してください
ミストスクリーン表面と裏面に送風ファンが取り付けられていますので、スペースが少ないと充分な風量が得られずミストスクリーンの性能が低下してしまいます。
故障かな?
Q出張修理はできますか?
出張修理は行っておりません。故障の内容にもよりますが、お電話のご案内で解決しなかった場合は、当社にご送付頂き修理するようになります。
メンテナンス
Q内部が不衛生になりませんか?
ミストスクリーン内部の水槽に水を入れたまま放置すると、水槽が不衛生になる心配があります。毎日使用しない場合は、本体内の水を排出してください。
Q交換部品はありますか?
お客様で交換可能な超音波振動子は交換部品として販売しております。
